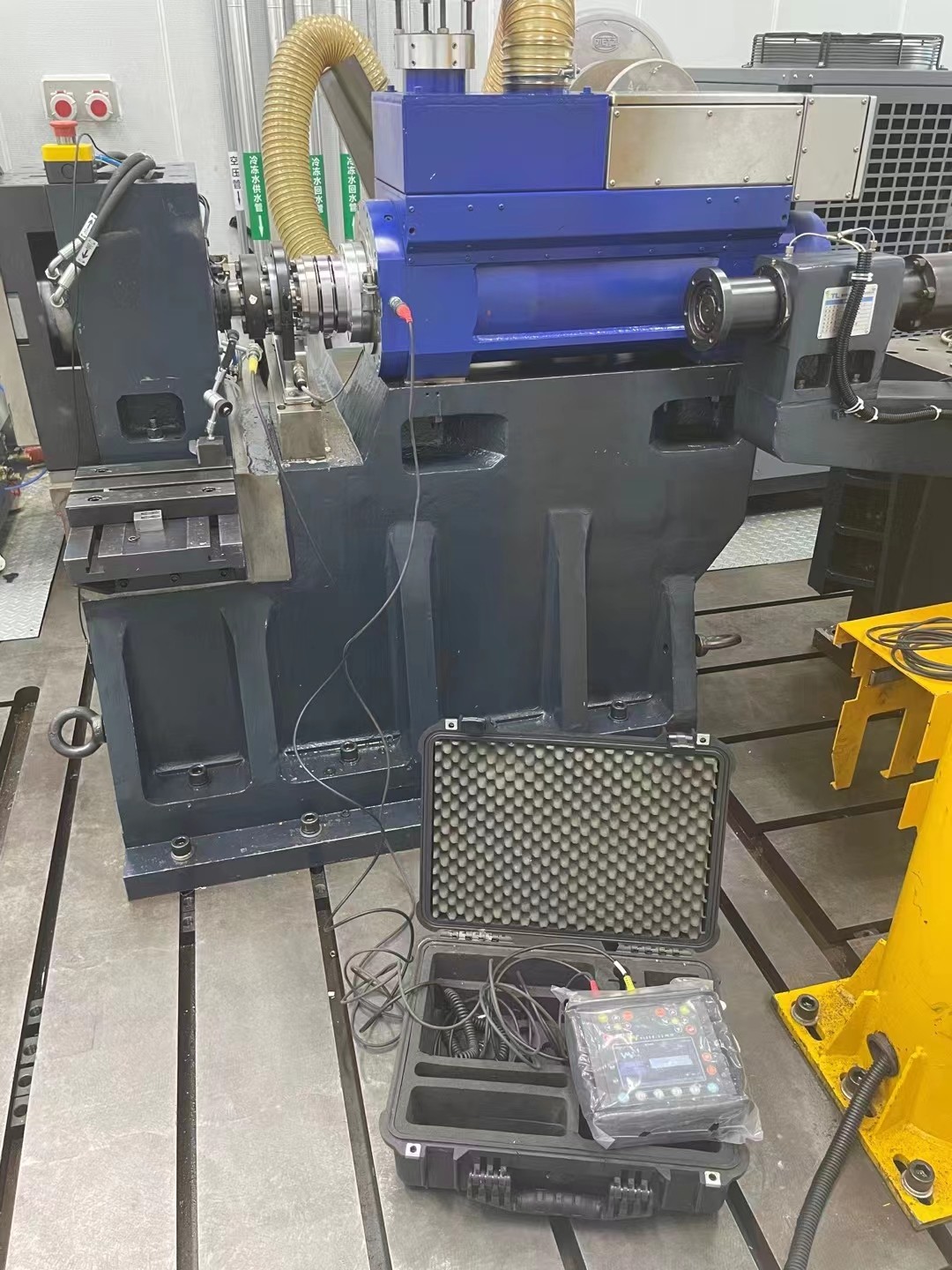

「試加重量周移法找低速動平衡」

(1)試加重量前,先將轉子升速至略高于轉子的共振轉速,然后拉開離合器讓轉子靠慣性旋轉,隨即松開動平衡臺兩側軸承的固定螺栓,轉速每降低10r/min,記錄一次百分表數值(轉子的振幅)。在轉子的降速過程中,軸承振動的振幅急劇增加,此時的轉速(此時振幅最大為共振振幅)就是共振轉速。這個轉速應當測的準確,因為轉子在整個找動平衡過程中,都要以共振轉速的振幅變化為依據。令振動大的一端為A側,另一端為B側。找動平衡時,先做A側再做B側。

(2)將轉子兩側的平衡面按同一起點分成6-8等份,并按轉動方向編上序號。

根據上述測出的A側共振振幅A。,計算試加重量P:

(3)把試加重量依次固定在A側的各等分點上,并測記各點共振振幅。當各點出現共振振幅時,共振轉速應保持不變。若共振轉速有變化,則應找出原因,消除缺陷。測記時若共振振幅出現在測速員兩次口令之間時,記錄員應按實際記錄下共振振幅。當轉速降到底于共振轉速20-40r/min時即可停測。

(4)以各等分點為橫坐標,以各點的共振振幅為縱坐標,繪出曲線。共振振幅最小的點,即為加平衡重量的位置。

(5)把平衡重量加在Amin位置,起動試驗對加重位置和重量多少再加以細致的調整,使A側軸承振幅不超過允許限度。

① 用同樣的方法求出B側的平衡重量及位置。

② 當求出兩側平衡重量后,為了保證在同時松開軸承時保持平衡,應將B側平衡重量分成x和y兩個重量。

X=Qb*mn/(mn-ab)(g)

Y=Qb*nb*R2/(mn-ab)*R1(g)

③ 固定好兩側的平衡重量后,再啟動轉子,在兩個軸承均松開的狀態下,測量兩側軸承振幅。如不合格,可根據剩余振幅另求試加重量,直到合格為止。

(6)簡單測相(劃線)法找動平衡

① 在靠近轉子附近的軸上選擇一段長20-40mm,表面光滑、無銹蝕不晃動、無橢圓的軸段,作為劃線位置,并在該段上涂一層白粉。起動轉子至額定轉速,轉速穩定后,用鉛筆或劃針向涂白粉的軸段緩慢、平穩的靠近,在該軸段上劃3-5道線段,線段越短越好。同時用震動表測取靠近轉子的軸承上的振幅A1。停機后找出軸上各條用鉛筆劃線痕跡的中點,并將該點沿徑向移到轉子平衡面上(設該點為A),此點即為第一次劃線位置。

② 確定試加重量,根據轉子轉速、加重半徑及振幅,查取1t重轉子不平衡度G1。G1是針對中等剛性的軸承外殼所規定的數值,對于剛性較大的軸承,其G1值尚須乘1.0-1.5的系數。根據G1值即可得出轉子不平衡度G值,P=0.5G(g)。

③ 自平衡面上A點退后90°得C點,在C點上加上試加重量P。再啟動轉子,按前操作方法進行第二次劃線,并將劃線中點移至平衡面上(B點),并測記軸承振動振幅A2。

④ 根據兩次劃線位置(A、B)和兩次軸承振幅(A1、A2),作圖

Q=P*Oa/ab

將平衡重量Q加在D點上,起動轉子,進行試驗,若振幅不合格,可對Q值及其位置作適當調整。若轉子位于兩軸承之間,則應先在振幅較大的一側找好平衡,再進行另一側的找平衡,并將其平衡重量按周移法分配至兩平衡面上。

綜上簡要介紹了電機轉子平衡的幾種方法,想了解更多，可以在線咨詢振迪檢測。
